绿植墙平面图怎么看？图上四类标注的施工含义一次讲清

绿植墙平面图看着密密麻麻，其实拆开就四类信息：墙怎么固定、水怎么走、植物怎么分块、边上怎么收头。今年4月我陪朋友审他们公司大堂绿植墙的施工图，他翻到第二页就打算签字，我拦了一下——图上滴灌立管的位置和模块分格对不上，按图装完，第三列模块的滴头会正好卡在龙骨背后，堵了都拆不下来通。这种问题签图前不拦，签了图就是扯皮的开始。

所以这篇不聊怎么画图，只聊怎么把一张平面图读出施工含义。看完你应该能对着图纸回答三个问题：工人按什么间距打龙骨、水从哪进哪出、墙角最后用什么收头。带着这三个问题去审图，比背十几个图例符号管用。至于画图那一侧的图层和标注规范，是另一门功课，这里不展开。

图上的四类标注，各对应哪道工序

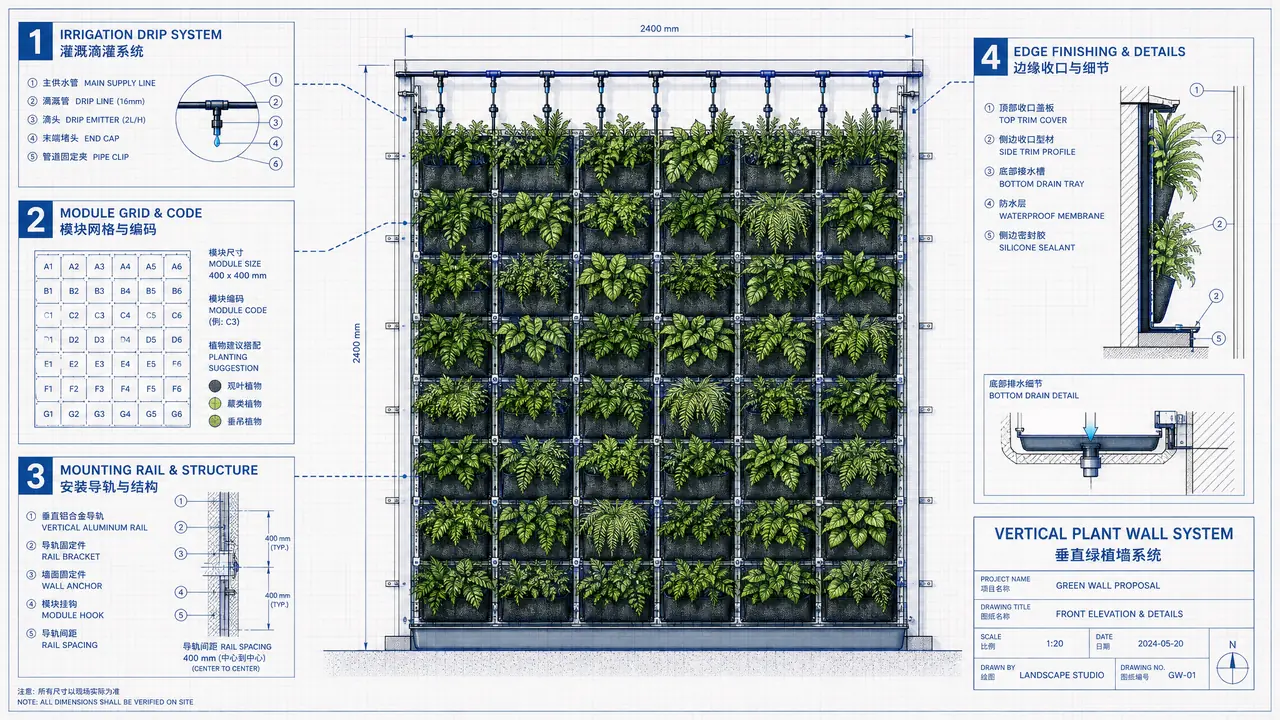

龙骨间距管固定、滴灌管线管浇水、模块编号管种植分区、收口索引管收头，四类标注各对应一道工序，缺一类这图就画得不完整。逐类拆开看。

龙骨间距。图上一般写成「GL@400」，或者直接标「竖龙骨中距400」。意思是龙骨中心到中心400毫米。这个数字不是随手写的，它必须和模块背面的挂扣模数咬合。市面上种植模块常见500毫米见方，挂扣有的在中轴，有的在四边。龙骨间距400配上中轴挂扣的500模块，挂点就得横向错位，加转换角钢补——去年11月我在一个项目上见过这种图，施工队审图时没吭声，现场切了一百多个角钢件补挂点，一平米的安装费多出四十来块，最后甲方买单。

滴灌管线走向。图上通常是一条虚线，旁边标DN25加箭头。DN指公称管径，DN25就是内径约25毫米的PE管，绿植墙最常用。虚线代表暗装，走在模块背后；实线代表明装，沿着龙骨外侧走。箭头是水流方向。要留心的是末端：一根管串到底，滴头间距按300毫米一档排，单回路超过40米，最末端那几个滴头基本滴不出水。结果就是靠前的植物天天泡着，靠后的天天旱着，表象却是「整墙状态不稳定」，很难第一时间联想到图纸。

模块编号。M-01、M-02这样的编号，一个编号对应一个种植单元，图签栏旁边通常跟着一张植物配比表，写明每个编号里绿萝、合果芋、鸟巢蕨各占几盆。编号顺序还有一层含义：一般按安装顺序排，先装哪列后装哪列，工长看编号就知道从哪头起墙。审图时把编号和配比表逐个对，对不上的地方就是施工方和苗供方将来互相指认的起点。

收口索引。图边上一个小圆圈，里面写SC-05或者「收口见大样5」，意思是这面墙的收头做法要去翻5号节点大样——墙顶压条用铝的还是木的、墙面和地面交接处留不留检修缝、侧面露不露钢架，全在那张小图里。平面图只负责告诉你「这里有个收口」，具体怎么做，平面图说了不算。

甲方审图该盯哪四处？

盯滴灌回路长度、龙骨与模块模数、检修口、收口节点大样这四处，出问题都要拆墙返工，签字前逐项过一遍再落笔。这四处的共性是改起来最贵。

第一处，滴灌单回路长度。在图上数一根管串了几个模块：十二个模块以内问题不大，再长就得看图上有没有分区阀门。没有分区的图，后期一半墙出状况没法单独关水，只能整墙断水排查，酒店大堂这种地方断一天水，物业的电话能打爆。

第二处，龙骨模数和模块尺寸是否咬合。拿图上标注的龙骨间距去乘模块规格：500的模块配400的中距，横向累积误差到第三列就有两厘米，挂扣装不上去。这类问题用笔就能算出来，根本不用等现场。

第三处，检修口。超过三米宽、两米高的墙，图上必须有进人检修口或者整列可拆卸模块。没有检修口的墙，日后换一盆死苗要拆半面墙，养护报价会高得离谱。

第四处，收口有没有对应的大样。平面图上标了收口索引，图集里却翻不到那张大样，等于没设计。施工队会现场自由发挥，用玻璃胶糊边是最常见的糊弄法——胶发黑之后渗进模块背后，那股味道半年散不掉。节点图层面的标注怎么看，这篇绿植墙节点图的逐条拆解写得更细，收口、防水、固定三类都有。

一张简化平面示意表，字段这么读

平面示意表的每个字段都对应图上一处标注，拿表核图比逐根线看快得多，编号对不上这类低级错误一抓一个准。字段含义列在下面。

表里最容易被跳过的是朝向。指北针不是装饰，它决定配比表的生死：南向玻璃幕墙前的绿植墙，配比里得出现耐晒品种，全给喜阴的蕨类就是让它们晒死；北面走廊的墙反过来，配一堆需光的种，两个月就徒长成一首歪诗。我见过一张办公楼的图，朝向标反了，配比表照着错的朝向编的，幸好审图时有人量了指北针。

比例尺也一样能抓错。1:50的图上，500毫米的模块应该画成10毫米，你拿尺子量出12毫米，说明制图人用的是旧底图没改比例，模块排布跟着全错。这种错误低级，低级到没人防它，偏偏年年有人栽。

回到开头那张大堂的图。朋友后来让设计方把滴灌立管挪到了模块分格线上，施工时省下的不止是角钢钱，还有验收那天双方的脸色。图纸这东西，签字前多问一句「这根线现场怎么走」，比签完字再开会强得多。

常见问题

绿植墙平面图和效果图有什么区别？

效果图给看的人，平面图给干活的人。效果图决定这面墙长什么样，平面图决定它怎么固定、怎么浇水、怎么收边，验收时只认平面图和节点大样，效果图只能当氛围参考。

看不懂图纸标注，直接问施工队行不行？

问可以，但别只问一家。标注写法各公司有自己的图集习惯，最好让设计方出一份图例说明，再拿两家施工队的解释对一下，口径不一致的地方就是风险点。

滴灌管线走明线好还是暗线好？

室内矮墙走明线，检修最省事；大堂、前台这类见人的位置尽量暗装。暗装有个前提：模块必须可拆卸，不然通堵时得扒墙，等于把省下的钱又还回去。

没有节点大样图能开工吗？

不能。收口、固定、防水这三类节点缺大样，现场全凭工人手感，返工率高得吓人。图集没配齐就要求设计方补图，这是甲方的正当权利，别不好意思提。
