绿植墙节点图怎么看：收口、防水、固定节点标注逐条拆
先说结论：一张绿植墙节点图值不值得信，盯住收口、防水、固定三类标注就够了，这三处画得含糊，现场一定走样。别急着比价植物和材料，先把图读通。

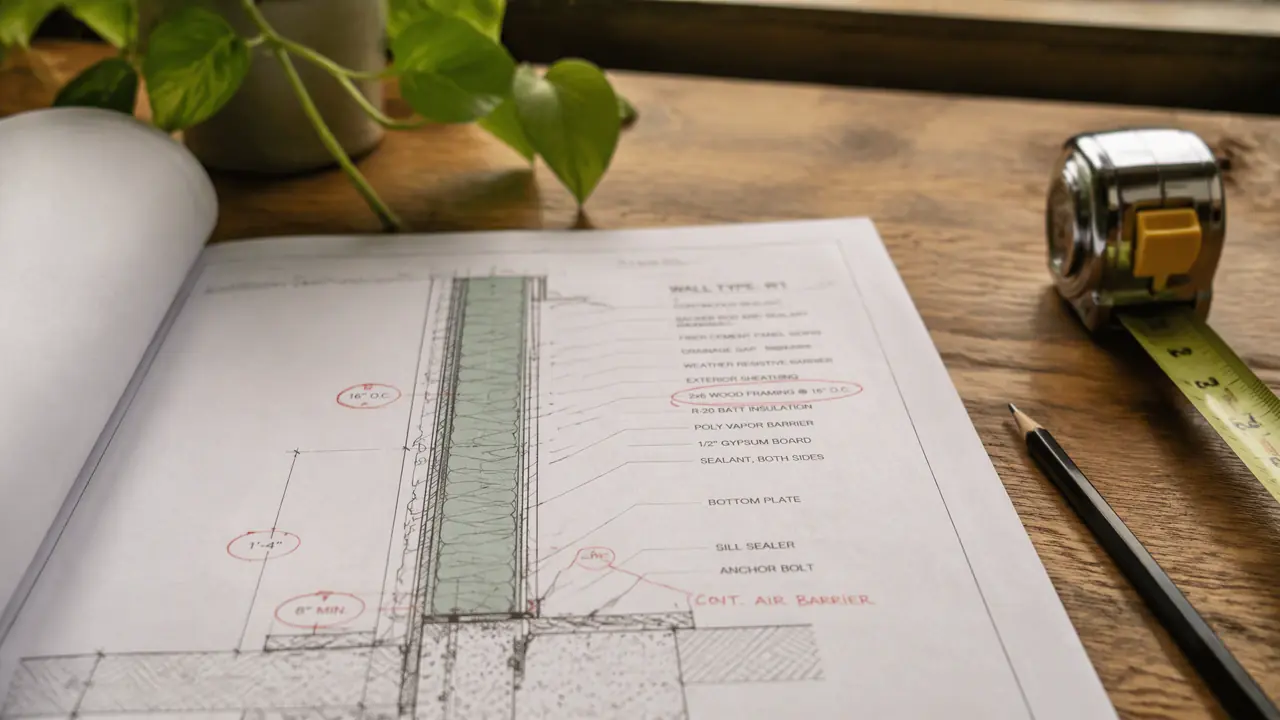

绿植墙节点图说白了就是施工图里被单独放大的局部剖面，一张图只负责讲清一个部位怎么收头。看图的顺序别乱，先找三类标注：收口怎么压边、防水翻边多高、骨架拿什么固定。这三处画清楚了，墙才有得救；哪一处含糊，后面全是扯皮。
整卷施工图里，平面图管布局和数量，节点图管细节和做法。工人现场干的就是节点图上那些事，所以验收时拿着节点图一条条对，比看效果图实在得多。我一般会把图打印成A3带去现场，电子版在手机上缩放看线宽，误差太大。
收口节点的标注到底看什么？
收口标注看三个信息：收边条用什么材质、压在哪一层外面、外沿留不留滴水线。图上引出线指向的最外侧那层，就是收口的最终完成面。后面的展开都围绕这三个信息核对。
常见的收边条有铝合金U型槽和不锈钢两种，标注里会写型号和壁厚，比如1.2毫米壁厚的不锈钢收边条。材质不同，安装顺序不一样：U型槽要先装、植物毯往里收；明装不锈钢条则相反，等饰面做完再压上去。看图时把引出线从头到尾跟一遍，中间断了或者指向含糊，直接在图会里问设计师。
上个月陪朋友验收他客厅那面墙，就在收口栽过跟头：图上画的是收边条外压饰面板，工人做成了饰面板压收边条，雨水顺着缝往回渗，拆了半面重做，多花小两千。差别就一条线压着谁，图上看得清清楚楚，现场没人细看。哦对了，还有一个细节别漏：收口下沿最好留两三毫米滴水缝，标注里写「下口离缝」的就是它，没写的话主动问。
防水节点的标注怎么核对？
防水标注重点看两个数字：翻边高度和搭接宽度。图上会直接标毫米数，拿卷尺到现场一量，对得上就是合格。对不上当场提出来，别等闭水试验才发现。
翻边高度指防水层沿墙上折的那段，室内墙一般要求不低于300毫米，靠卫生间或者外墙那一侧还会加码到500毫米。搭接宽度是相邻两幅防水材料重叠的量，涂膜类看遍数和厚度，卷材类看搭接不小于100毫米。这些数字节点图上都有，就画在剖面旁边，一个箭头指一个数。
室内绿植墙的防水讲究在「背后」。种植袋里天天浇水，渗出来的水全靠背板后的防水层和排水槽接住。验收当天我特意接了一壶水浇进最上层的种植袋，蹲在排水槽出口等，四分钟左右看到水流出来，才算放心。我量过朋友家重做后的节点：排水槽坡度2%，宽60毫米，正好卡在龙骨下沿，浇多的水两分钟就能汇到槽里排走。话说回来，防水这东西做好之后一点存在感都没有，可一旦缺席，楼下邻居比你先知道。
固定节点的标注藏着哪些坑？
固定标注看锚栓规格和间距，轻质骨架常用M6膨胀螺栓、间距不超过600毫米；遇到轻钢龙骨隔墙，必须看有没有打穿龙骨上洋墙上挂网的加强标注。规格写不清楚的图，报价再低也别接。
先分清墙体类型：混凝土墙和砖墙用膨胀螺栓，加气块要换专用尼龙锚塞，轻钢龙骨隔墙最麻烦，得先找到龙骨位置再固定，或者加通长方管做转换层。节点图上会画剖面，螺栓打进墙体多少毫米都有标注，比如M6螺栓有效埋深40毫米，安装时用定扭矩扳手，别凭手感。
间距是另一个容易漏的点。骨架立筋间距常见400毫米，锚栓竖向间距不超过600毫米，两面墙加起来我数过，一面2.4米宽、2.6米高的墙大概24个固定点。点数不够当时看不出问题，植物和基质上墙后荷载翻倍，半年就开始往外鼓。但是吧，也别矫枉过正，有人为了省事满墙打爆膨螺丝，反而把防水层打穿了，固定和防水要一起看。
荷载标注顺带瞄一眼。节点图角上常有一行小字：活荷载每平方米不小于0.5千牛之类的。这行字决定了你家墙能不能挂浇灌管路和检修踏板，改方案时动了它，整面墙的固定都得重算。我习惯拿荧光笔把这类数字整行涂黄，图会、验收各翻一遍，目前为止还没在同一处栽过第二次跟头。
绕回开头那句话：节点图是绿植墙里最不讲情面的一张图，收口、防水、固定三类标注，每一处都对应真金白银的返工成本。图会上一条条问清，现场拿着打印图逐项量，比事后扯皮便宜太多。图看懂了，剩下的才是植物的事。
常见问题
绿植墙节点图上密密麻麻的引出线怎么快速看懂？
顺着引出线找箭头落点，落点在哪个图层，标注说的就是哪一层。一次只跟一条线，看完一条划掉一条，十分钟就能把一张节点图过完。别贪快，一眼扫整张图只会更晕。
没有节点图，只有效果图能直接施工吗？
不建议。效果图只表达好看，收口和防水全靠现场自由发挥，出问题没有依据追责。哪怕让施工方手绘一张剖面节点，签字确认后再开工，都比只有效果图强。
收口和固定标注冲突了听谁的？
先问设计师出书面变更，别听现场口头拍板。实际项目里多半是固定点让位、收口条现场开槽避让，但这个决定必须落在图纸上，不然验收时两方各执一词。
自己家做小面积绿植墙，还需要看节点图吗？
大面积的简化版还是要的。两三平米的室内墙，至少画一张防水翻边加固定点的剖面，几个尺寸标清楚。我家阳台那面1.8米宽的小墙，就是一张手绘节点图开工的，两年没出过问题。
