绿植墙大样图怎么看？标注、比例与施工对照的门道
把话说前头：绿植墙大样图不难懂，难的是没人告诉你从哪儿看起。盯住标注、比例、施工对照这三条线，一套图半天就能吃透。你先做的一件事，是翻开图纸左下角的标题栏，确认比例和图号，再往下看。

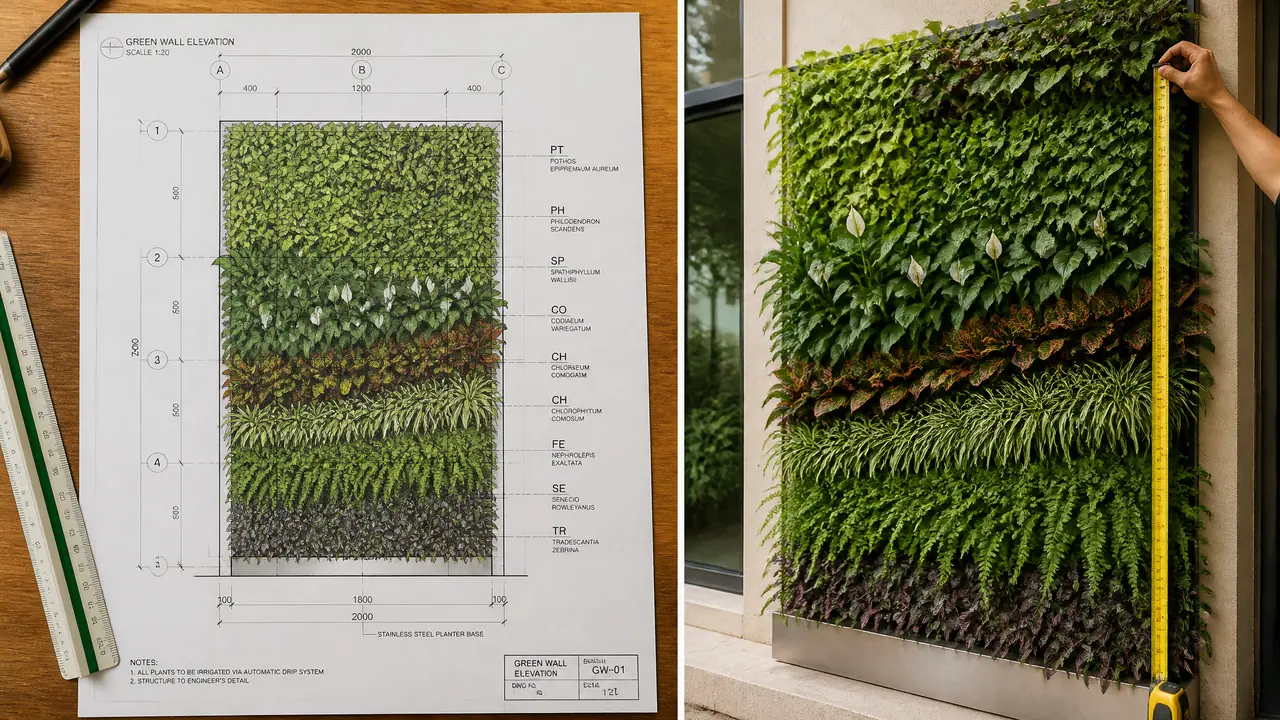

绿植墙大样图，说白了就是把一面墙从整套图纸里抠出来、放大了画的施工细部图。看懂它只需要盯住三件事：标注、比例、现场对照。这三条线捋顺了，剩下九成的图面信息都是辅助，看不看都不影响你做判断。
很多人拿到图就懵，是因为一套绿植墙图纸动辄十几张：平面图管整体布局，立面图管成品效果，大样图管具体做法。你真要验收现场，靠的不是那张好看的效果图，是放大到能看清每一根龙骨、每一个滴头的大样图。
我替朋友核过不少图纸，翻车基本都翻在这三件事上。挨个说。
大样图上的标注到底在看什么？
看大样图先分清三类标注：尺寸线管位置和分格，植物编号管品种规格，索引符号管它指向哪张节点详图。三类各看各的，混在一起看才会乱。先扫一遍尺寸，再对编号，最后顺索引，顺序别颠倒。
先说尺寸线。它一般标在图形外侧，单位几乎都是毫米，新手最容易看成厘米，差十倍。一套大样图通常有两道尺寸：外面一道总尺寸，管墙的总宽总高；里面一道分格尺寸，管每个模块多宽、预留下检修口的洞口多大。验收的时候分格尺寸比总尺寸更常用，因为面板是一格一格装上去的。
再看植物编号。大样图里每个种植格都标着 T1、P2 这类代号，背后对应一张苗木表。我第一次看图就把 T2 想当然当成了吊兰，翻到苗木表才发现写的是袖珍椰子，五号盆，一平米十八盆。差点按错品种报了价，从那以后我养成了先翻苗木表再回来看图的习惯。
最后是索引符号，一个带引线的小圆圈，圈里上下两个数字，指向对应编号的节点详图。想知道防水翻边怎么翻、龙骨和墙体怎么固定，就顺着索引去找那张节点图。这块想系统学的话，可以看我之前写的绿植墙标注符号详解，常用符号列得比我这篇全。
比例怎么换算才不会闹笑话？
换算就一个动作：图上量出的厘米数乘比例尺分母再除一百，得到实际尺寸，动笔前先确认标注比例没被缩印改动。比如 1:50 的图上量出 6 厘米，乘 50 就是 3 米。数字不会骗人，前提是比例是真的。
常见的比例有 1:20、1:50、1:100 三档，数字越小图越大、细节越清楚。大样图多用 1:20 或 1:50，因为要画到龙骨和滴头这个级别，1:100 的图纸上看不清这些。有的项目立面用 1:100、大样用 1:20，一套图里混着来，看哪张就要认哪张的比例。
上个月我核过一张 1:50 的图：图上墙高量出来正好 6 厘米，乘 50 等于 3 米，到现场拿卷尺一量是 2.98 米，差的两公分被龙骨找平层吃掉了，属于正常误差。图和现场对得上，这张图就可以信。要是差出十公分以上，先别急着骂施工，回头检查是不是看错了比例。
但是吧，这里有个坑得提醒：打印店把 A1 缩印成 A3，图形等比缩小，图示比例尺就全废了。这种时候只认文字标注的比例，拿图形量出来的结果只能当参考。对了，量之前先看标题栏，有些图纸不同区域用不同比例，图签里会分开注明，漏看一行就全错。
怎么拿大样图对照现场施工？
对照施工盯三步：进场核龙骨间距和基层平整度，中途对灌溉点位和滴头型号，收尾数植物密度，每一步拍照留底。三步走完，图和墙就是一回事了，谁也糊弄不了谁。
第一步核龙骨。图上一般标间距，常见 400 毫米一档。进场第一天就拿卷尺量：间距做大了面板会晃，时间长了缝隙越裂越明显；做小了浪费材料，工期也拖。基层平整度顺便一起看，两米靠尺搭上去，缝隙超过 5 毫米就该提出来。
第二步对灌溉。大样图上每个滴灌点位都有编号，滴头型号、间距写在图面或图例里。我去年碰到一面 2 米宽的室内墙，图上标每平米 25 盆，到场一棵一棵数下来只有 18 盆，密度差了快三成，结算的时候按图扣了款。别嫌较真，钱就是这么省下来的。
第三步收尾验收。植物叶色有没有发黄、覆盖度够不够、检修口能不能顺利打开，逐项对着图打勾。防水翻边这种藏在背后的活儿，最好在封面板之前去看一次，封上就看不见了。想知道每道工序的标准动作，可以接着看绿植墙施工工艺全流程，写得比我细。
回到开头那三件事：标注告诉你图上每个符号是什么，比例告诉你图上的距离换成现场是多长，施工对照保证做出来的和画出来的一致。三步走完，一张绿植墙大样图就算真正看明白了。下次拿到图先别慌，从左下角的标题栏看起，一路顺着往下捋就行。
常见问题
绿植墙大样图和平面图有什么区别？
平面图看整体布局和植物搭配，大样图看单面墙的做法细节，比如龙骨怎么固定、滴灌怎么排布、检修口开在哪。验收现场主要靠大样图，平面图只是定位用。
看不懂植物编号怎么办？
翻图纸附带的苗木表，每个编号对应的品种、盆号、数量都写在里面。找不到苗木表就直接找设计方要，别自己猜，猜错的成本比问一句高多了。
大样图上的尺寸是含基层的吗？
多数情况标的是完成面尺寸，有的图会分开标龙骨层和种植层厚度，具体看图签里的说明。拿不准就问一句，别到现场才发现墙比预留位置厚了十公分。
自己画绿植墙大样图难吗？
家里三五平米的小墙不难，量好现场尺寸，按 1:20 画出龙骨分格和植物排布就够用了。大面积或者要报审的项目，还是找专业设计出图稳妥，省下的返工钱比设计费多。
